S-TRANS 快速多通道半干轉印儀說明書

快速多通道半干轉印儀



1. 儀器介紹
電轉印是許多研究和診斷實驗室常用的技術。傳統濕式轉印配制試劑以及轉印過程需要消耗大量時間，通常需要一個半小時以上。ACE 公司 的 S-TRANS 快速多通道半干轉印儀在保證性能的情況下，大大縮短了蛋白轉印時間。使用 S-TRANS 快速多通道半干轉印儀，轉印時間最快 縮短到 5 min，配套的轉印緩沖液提供了較高的轉印效率和重現性。S-TRANS 轉印系統由主機、半干式轉印盒、兩極緩沖液和吸水介質組成； 如果一臺主機不能滿足轉印要求， 可以在主機上連接最多兩臺拓展副機， 副機具備與主機同等的轉印功能， 并且副機不需要額外提供電源， 其 電源和操作都由主機賦予。在工作時主機與副機可以采用堆疊的方式放置， 主機放置于副機之上， 主機與副機間有用于固定的結構， 如果使用 第二臺拓展副機，則此副機可以置于最下方位置。
半干式轉印盒最多可以容納兩個 Mini(7.0x8.5cm)凝膠。轉印時將裝配好的“三明治”復合結構放入轉印盒中，  蓋上盒蓋，  插入轉印儀器（操作   詳見 3.2），選擇或編輯合適的轉印程序開始轉印（操作詳見  3.5）。配套轉印試劑盒包括：  S-TRANS 陽極緩沖液、  S-TRANS 陰極緩沖液、 S-TRANS 高效轉膜墊片（7.0x9.5 cm）。
如使用硝酸纖維素膜或者 PVDF 膜時需要將膜在陽極液中平衡 15 min 以上，這個步驟通常可以在電泳的過程中同時進行。儀器轉印程序的 預設、更改、運行操作簡便，多次轉印可連續進行。


2. 儀器和試劑概述
S-TRANS 系統儀器和其配套試劑盒可以在 10 min 內完成蛋白質凝膠轉印， 快速高效。一個轉印盒一次可以有效轉印單個 Mini 凝膠（7.0x8.5 cm） 或兩個 Mini 凝膠。配套試劑盒包含 S-TRANS 陽極和 S-TRANS 陰極緩沖液以及 S-TRANS 高效轉膜墊片介質。用戶可以選擇硝酸纖維 素膜或 PVDF 膜進行轉印，使用前需要在陽極液中平衡 15 min 以上。
轉印中“三明治”復合物夾在轉印盒中的兩個電極板之間。如果主機和兩個副機同時運行，  可獨立運行轉印程序。轉印方案可存儲，  以供調取使 用。轉印程序運行結束時，請丟棄用于此次轉印的 S-TRANS 高效轉膜墊片。膜和凝膠（如需要） 可立即用于下游應用或保存以供后續實驗使 用。主機和副機的轉印盒通用，可以自由互換。主機及副機被連接時，其中一臺可以在運行期間保持空置。
用戶界面為主機的觸屏菜單屏幕。菜單屏幕提供簡潔的觸摸式訪問，用戶可以由按鈕提示完成一系列的轉印程序輸入和運行。


3. 儀器使用
S-TRANS 儀器默認程序和其配套試劑盒可為大部分蛋白質提供高效轉印。 然而個別蛋白質需摸索不同的轉印程序條件，  完成優化后可儲存 轉印程序。 請勿在該系統中使用不配套的試劑耗材。
3.1 使用配套試劑盒的建議
■ 在轉印過程中始終配戴手套，防止凝膠或膜污染。
■ 在電泳后立即轉移凝膠，將凝膠在去離子水中浸泡 2 min 以上。
■ 轉印所用的硝酸纖維素膜或 PVDF 膜必須充分平衡（15 min 以上）； S-TRANS 高效轉膜墊片必須充分浸潤緩沖液，陽極或陰極端必須分 別使用2 層配套 S-TRANS 高效轉膜墊片，勿增減；  S-TRANS 高效轉膜墊片必須兩片疊放一起浸潤緩沖液，勿分別浸潤。
■ 浸潤 S-TRANS 陽極緩沖液的 S-TRANS 高效轉膜墊片必須用于陽極板一面；浸潤 S-TRANS 陰極緩沖液的 S-TRANS 高效轉膜墊片必 須用于陰極板一面；轉印盒的底為陽極板，轉印盒的蓋為陰極板。
■ 在同時轉印多張膜時，請使用適當?shù)哪z組合。
■ 如果需要移動膜，請小心使用鑷子。

3.1.1 S-TRANS 系統轉印時， S-TRANS 高效轉膜墊片浸潤 S-TRANS 陽極緩沖液后鋪于盒底， 盒底為陽極板；陽極板的轉膜墊片與膜接觸， 在膜的上層是凝膠， 在凝膠的上層請用浸潤 S-TRANS 陰極緩沖液的 S-TRANS 高效轉膜墊片鋪墊， 最后用盒蓋蓋上， 并鎖緊插銷， 盒蓋面的  電極板為陰極。此時一個完整的轉印復合物結構裝配完成。在裝配每一層結構后，請用轉印輥小心去除氣泡。

3.1.2 S-TRANS  系統主機配有兩個帶蓋塑料盒，  用于存放兩種緩沖液。請注意目前配備的  S-TRANS 高效轉膜墊片只適用于  Mini 凝膠 （7.0x8.5 cm）。
請?jiān)诮?rùn) S-TRANS 高效轉膜墊片時將兩片 S-TRANS 高效轉膜墊片同時浸潤， 切勿分別浸潤和鋪墊，  以免造成不必要的氣泡以及緩沖液的 缺失。
在確認沒有凝膠污染的情況下可以回收塑料盒中的緩沖液。已經倒入塑料盒的緩沖液請不要長期放置盒子中，  以免水分散失造成緩沖液成分 變化。
3.2 將裝配完畢的轉印盒放入主機或副機的抽屜口中。
■ 膜和凝膠堆疊而成的轉印“三明治”復合結構，一旦裝配完成請勿倒置轉印盒。當轉印完畢取出復合物時也不要倒置它。
■ 裝配的“三明治”復合物應放置在底部居中位置。如果只裝配一塊凝膠，  請將其中心放置于盒底的中心，  并且使 S-TRANS 高效轉膜墊片的長邊 對應轉印盒的長邊。如果轉印盒內同時轉印兩塊凝膠請將兩塊凝膠對應盒的兩長邊中點連線放置，  并且使  S-TRANS 高效轉膜墊片的長邊對應 轉印盒的短邊。
■ 請不要在轉印“三明治”結構裝配完成后再次移動，這可能會在層間引入空氣。 如果“三明治”必須在放置后移動，建議重新裝配“三明治”結構。
■ 請務必使用配套 S-TRANS 高效轉膜墊片介質。

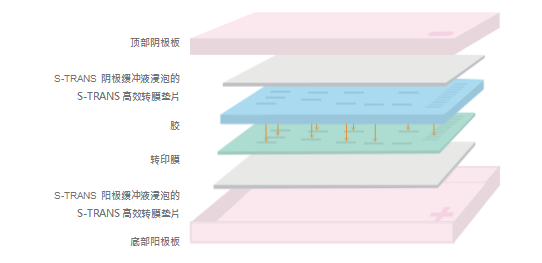

■ 避免向轉印盒中添加多余數量的膜、S-TRANS 高效轉膜墊片、凝膠等轉印結構。 如下圖顯示了轉印盒中轉印“三明治”的正確組裝方式。
■ 如果凝膠和 S-TRANS 高效轉膜墊片層在裝配過程中發生錯誤，請仔細拆卸組件，以免損壞膜。 重新裝配后請使用轉印輥小心去除氣泡。
■ 如果凝膠和 S-TRANS 高效轉膜墊片層需要重新裝配，請使用新的 S-TRANS 高效轉膜墊片，并重復浸泡過程。
■ 用轉印輥擠出氣泡時請保證對“三明治”結構的擠壓程度盡可能低，以免擠出過多的緩沖液。

將轉印“三明治”結構放置于轉印盒的中心， 如結構在盒中稍微偏離中心， 則無需做移動， 放入轉印盒后請立即蓋上轉印蓋， 確保電氣觸點緊密配合 底座的槽。將盒蓋上的銷鎖桿向盒中心撥動并用力按下盒蓋，  再放開桿，  蓋銷插入鎖定槽。完成后將轉印盒滑入主機盒槽中，  推至接觸聯鎖并鎖 定，此時觸控屏背景色由亮白色變?yōu)榛疑?/strong>
如主機掛載拓展副機，請優先使用主機轉印。本系統要求主機和副機同時插入轉印盒，當運行程序時，其中一機可以保持為空。 使用預設方案的轉 印程序詳情，請參閱下面章節。 注意：如有掛載拓展副機，各機的運行獨立。 在主機面板進行操控即可。
當主機掛載拓展副機時， 開啟電源開關， 主機即可檢索到副機。每臺主機僅有一個輸出接口， 每臺副機分別擁有輸入接口和輸出接口（用于連接第 二臺副機）， 其后面板不與主機在同垂直線的接口為副機輸入接口， 使用時將主機的輸出接口與第一臺副機的輸入接口連接，  第一副機的輸出接 口與第二臺副機輸入接口連接。一臺主機至多可以聯機兩臺副機，正確連接后接線為傾斜狀態。
3.3  S-TRANS 系統不建議使用普通轉印緩沖液。
轉移前無須平衡凝膠，  但為消除不同電泳緩沖體系中凝膠殘留緩沖液可能對轉印緩沖體系的影響，  請將凝膠在去離子水中浸泡 2 min 以上再進 行轉印。
1. 根據試劑瓶上的說明準備陽極和陰極轉移緩沖液。
2. 硝酸纖維素膜浸泡于陽極轉移緩沖液中，平衡 15 min 以上；  PVDF 膜在激活后再平衡 15 min 以上。
3. 浸潤 S-TRANS 高效轉膜墊片，  請注意 S-TRANS 高效轉膜墊片無須長時間浸潤，  只需要在裝配“三明治”結構前浸潤即可。浸潤 S-TRANS 高 效轉膜墊片后務必不要瀝干 S-TRANS 高效轉膜墊片，  S-TRANS 高效轉膜墊片取出時有少許液體滴入轉印盒對轉印并無影響，  浸潤 S-TRANS 陰極緩沖液的 S-TRANS 高效轉膜墊片在最后裝配時與 S-TRANS 陽極緩沖液接觸對轉印并無影響。
■ PVDF 膜浸泡在 100% 甲醇或乙醇中，直到膜是半透明狀態后轉移至含有 S-TRANS 陽極緩沖液的塑料盒中，確保膜浸沒，并平衡 15 min 以上。
■ 膜平衡可以在電泳還未結束之前開始，請注意不要長時間使用 S-TRANS 陽極緩沖液浸泡膜（不要超過 24 h）。
■ 主機配有兩個塑料盒用于平衡或浸潤，使用前需倒入 40 mL 緩沖液。



3.4 轉印程序操作
3.4.1 主界面說明及基本操作
接通電源并開機，初始屏幕啟動，系統自動進入主屏幕。在主屏幕界面您可以直接進行轉印操作。
